HLS遇到一个错误

[复制链接]

499

主题

1948

帖子

7957

积分

论坛元老

Rank: 8Rank: 8

积分
7957
扫一扫,手机访问本帖
发表于 2020-12-28 14:54:30 | 显示全部楼层 |阅读模式
C和RTL联合仿真出错。
C TB testing failed, stop generating test vectors. Please check C TB or re-run cosim
搜了一下原因
testbench里面的c文件,在调用系统路径的资源时候使用了相对路径,改成绝对路径之后,问题解决。




回复

使用道具 举报

499

主题

1948

帖子

7957

积分

论坛元老

Rank: 8Rank: 8

积分
7957
 楼主| 发表于 2020-12-28 14:55:04 | 显示全部楼层


1. 当数组作为函数的参数的时候,如果不设置数组的大小,只是传递了一个指针,在Simulation的时候,不会报错,但是在Synthesis的时候就报错,因为不知道该指针的大小,没办法映射FPGA的资源,下面的例子如下

                            void example_no_label(int A[50], int B[50]);


2. HLS testbench定义的一些变量最好给个初值,要不然仿真的时候会出现一些错乱值.同理也适用于CPU运行环境中。


3.Directive中的unroll意思是循环直接并行执行,flatten应用在假如有两个循环嵌套的时候,两个循环合并为一个循环执行。


4. 当出现 叠加操作,即类似下面的操作,这么修改避免了对同一个FIFO即读又写,消耗时间,即能使用内部寄存器,就不访问外部存储空间



  • sum=1;







  • for(int i=0;i<10;i++){







  •   sum=sum+i;



  • }







  • 修改为



  • A=1;







  • for(int i=0;i<10;i++){



  •   A=A+i;



  •   sum=A;



  • }



5. 在testbench中读取文件的时候必须使用绝对路径,测试过程中,如果不使用绝对路径,在仿真的时候可能没问题,但是在联合仿真的时候会出现错误,具体出错内容如下:



  • ERROR: System recieved a signal named SIGSEGV and the program has to stop immediately!



  • This signal was generated when a program tries to read or write outside the memory that is allocated for it, or to write memory that can only be read.



  • Possible cause of this problem may be: 1) the depth setting of pointer type argument is much larger than it needed; 2)insufficient depth of array argument; 3)null pointer etc.



  • Current execution stopped during CodeState = DELETE_CHAR_BUFFERS.



  • You can search CodeState variable name in apatb*.cpp file under ./sim/wrapc dir to locate the position.











  • ERROR: [COSIM 212-360] Aborting co-simulation: C TB simulation failed.



  • ERROR: [COSIM 212-320] C TB testing failed, stop generating test vectors. Please check C TB or re-run cosim.



  • ERROR: [COSIM 212-5] *** C/RTL co-simulation file generation failed. ***



  • ERROR: [COSIM 212-4] *** C/RTL co-simulation finished: FAIL ***



  • command 'ap_source' returned error code



  •     while executing



  • "source /home/wqj/GMM/gmm_hls/HLS_V6/gmm_gauss_hls/solution1/cosim.tcl"



  •     invoked from within



  • "hls::main /home/wqj/GMM/gmm_hls/HLS_V6/gmm_gauss_hls/solution1/cosim.tcl"



  •     ("uplevel" body line 1)



  •     invoked from within



  • "uplevel 1 hls::main {*}$args"



  •     (procedure "hls_proc" line 5)



  •     invoked from within



  • "hls_proc $argv"



6.在函数的声明里面,有 float *r,在联合仿真的时候出错,后来xilinx给的建议是软件bug,建议直接换个变量名字,所以在变量的声明中最好使用带前缀得变量,防止踩雷

7.在采用sin等函数进行浮点定点计算的时候,这个时候头文件包括ap_fixed.h hls_math.h using namespace hls ,这个时候调用的sin等函数可以直接进行定点浮点的运算.如果不包括using namespace hls 或者不适用hls::sin这种形式,直接采用sin进行计算,调用的是标准的C或者C++函数

  • 定点之间可以直接进行加减乘数
  • 定点与浮点之间的运算必须进行强制类型转换.
  • 为了减少资源使用.在浮点数据定点化的时候,不仅需要对接口的输入输出数据定点化操作,还需要函数内部跟定点交互的运算,做一些强制类型转换,即定点与浮点之前不能直接计算.

8.当函数的接口参数类型为浮点类型的时候,我到底该怎么在RTL中赋值呢。IEEE754跟按照1.8.23转换的方法有什么区别

函数的接口类型只认16进制的形式,直接赋值为十进制的形式是不认的。

9.vivado中的浮点的乘法IP跟IEEE754的之间关系,即满足IEEE754关系的数据能直接进行使用IP吗?

10.当HLS中的接口为int或者float类型的时候,在verilog中赋值的时候必须是按照IEEE754标准的16进制形式,当为uint类型的时候就可以直接复制为10进制,即assign a=32‘d10,这种格式,当为定点类型的时候,必须转换为16进制形式的进行赋值,具体的参考’HLS 定点存为vivado testbench可以获取的格式  这个文章。就比如激光点云的坐标为有符号的十进制,在进行角度转换的时候,采用的是定点的24bit进制,这个时候必须把点云坐标的十进制转换为16进制显示才可以进行角度转化模块。

11. 当函数的输出为return形式的时候,注意return不能是一个指针,另外return的完成是参考ap_done信号的。

12. 当执行一些运算输出的时候,可能会出现如下的一些错误,即有2个100ps的错误数据,(两个flaot类型的的加法)



  • float float_add(float a,float b,float e,float f, float *c){



  •         *c=a+b;



  •         float d;



  •         d=e+f;



  •         return d;



  • }

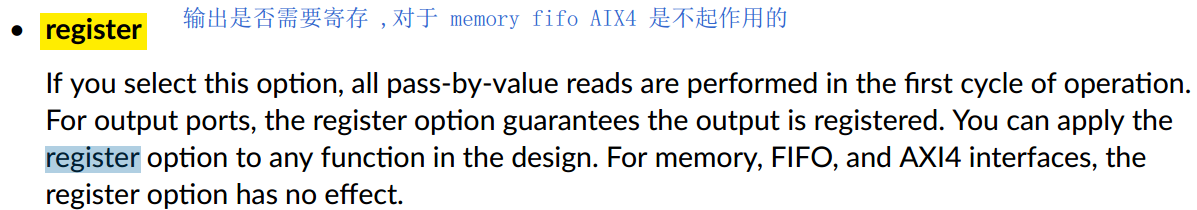

可以通过添加register的方式去掉错误

另外一种解决方法如下所示:

但是还是不清楚为什么修改为ap_hs,毛刺就消失了,因为查看综合后的RTL,是在RTL中对输出自动增加了reg时序缓存,类似与在directive中添加register


回复 支持 反对

使用道具 举报

401

主题

2034

帖子

1万

积分

版主

Rank: 7Rank: 7Rank: 7

积分
10407
发表于 2020-12-29 12:00:18 | 显示全部楼层
还真的搞FPGA了
